ТЕМА:

diod пишет: Верхний правый диод наоборот включи!

там "медленный" диод предполагается для возврата энергии со вторички.
Схему поправил

Хотелось бы ваше мнение относительно изложенной информации, схему еще дорабатывать...

Extint Spin пишет:

diod пишет: Верхний правый диод наоборот включи!

там "медленный" диод предполагается для возврата энергии со вторички.
Схему поправил

Хотелось бы ваше мнение относительно изложенной информации, схему еще дорабатывать...

Я уже не раз писал, но многие не обращают внимания и продолжают делать ошибки. Вы подали + на верхний вывод первички, но после размыкания ключа ТАМ ВСЕГДА БУДЕТ - И, ЕСТЕСТВЕННО, НАОБОРОТ!!! А у вас после размыкания ключа диод стоит анодом к обратке, а должен катодом. Попробуйте еще по второй схеме поменять фазировку вторичной обмотки! А у вас, при таком включении диодов и на верхней обкладке конденсатора + и на нижней обкладке тоже +..... Я как-то рисовал очень простую схемку заряда конденсатора и Эскандэр на нее указывал на форуме, но никто не обращает внимание. Там от ОЭДС заряжается конденсатор и питается сам коммутатор индуктивности от этой-же емкости. С каждым размыканием напряжение будет расти и уже при следующем замыкании ключа на индуктивность будет подано напряжение, превышающее в предыдущем цикле. Если не ограничить рост напряжения, то конденсатор выйдет из строя буквально за секунду, если не раньше! Об этом Эскандэр тоже упомянул! Но тут или схемы читать не умеют, или тут форум только для тролей и для увеличения посещаемости, путем вброса все свежей и свежей туфты! Уж извините, но на правду не обижаются!

поясните по меткам:


Диод, я видел вашу схему, верю, что работет, но мне важно решить эту
вы называете мою деятельность "вбросами", а я считаю - поиском
я не обиделся, и не занимаюсь привлечением посещаемости. Даже если не будет комментариев, буду продолжать поиск и эксперименты, результатами буду делиться в любом случае. Авось и "стрельнет"!
Пишите, что никто не обращает внимания, а вам оно надо? - думаю - нет. Вы и сами забросили свою идею, так почему другие должны ее подхватывать?

Знаю - ОЭДС индуктора направлена влево, но волны имеют свойство отражаться, впрочем, можно и развернуть АКБ, но не нужно, подозреваю, что именно этот импульс позволяет запереть элемент, находящийся в прямоугольнике

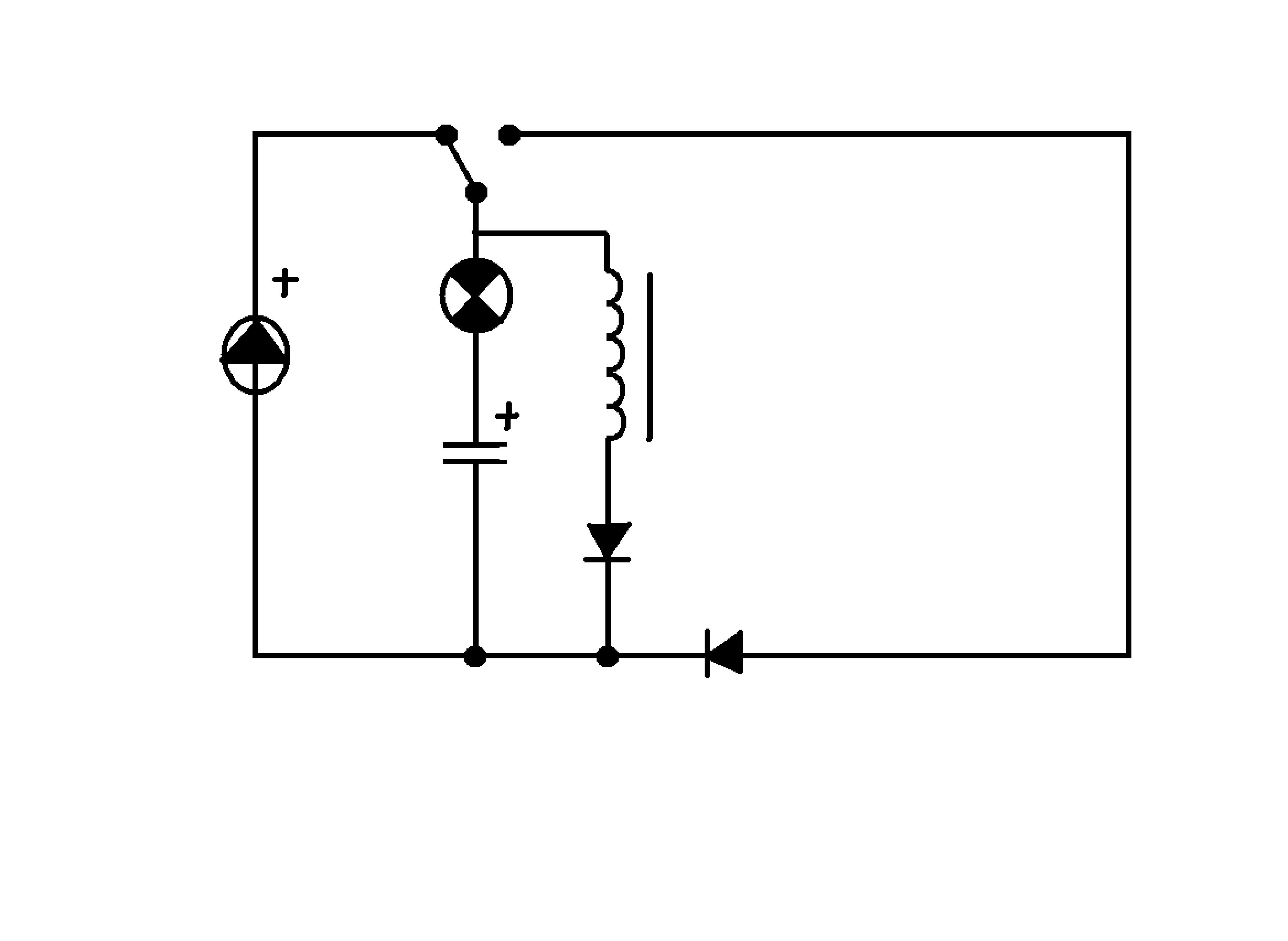

Схема взаимного усиления ОЭДС L и C в нагрузке.

shvirkoff62 пишет: Схема взаимного усиления ОЭДС L и C.

- тогда зачем правый/нижний диод?

странно то, что схема с таким принципом давно известна , но никто не заявляет о ее сверхъединичности, окромя

Extint Spin пишет:

shvirkoff62 пишет: Схема взаимного усиления ОЭДС L и C.

- тогда зачем правый/нижний диод?

странно то, что схема с таким принципом давно известна , но никто не заявляет о ее сверхъединичности, окромя

1.Я везде говорю о прибавке,а не о сверх единичности.
2.диод нужен,чтобы дроссель разряжался на нагрузку,а не сам на себя.
Если энергия используется в этой цепи без послед. преобразования,т.е на прямую,то я тоже думаю,что она сверх единична.Если с последующем преобразованием,то получим устройство с КПД близким к 1.
Или преобразователь должен быть не простой.

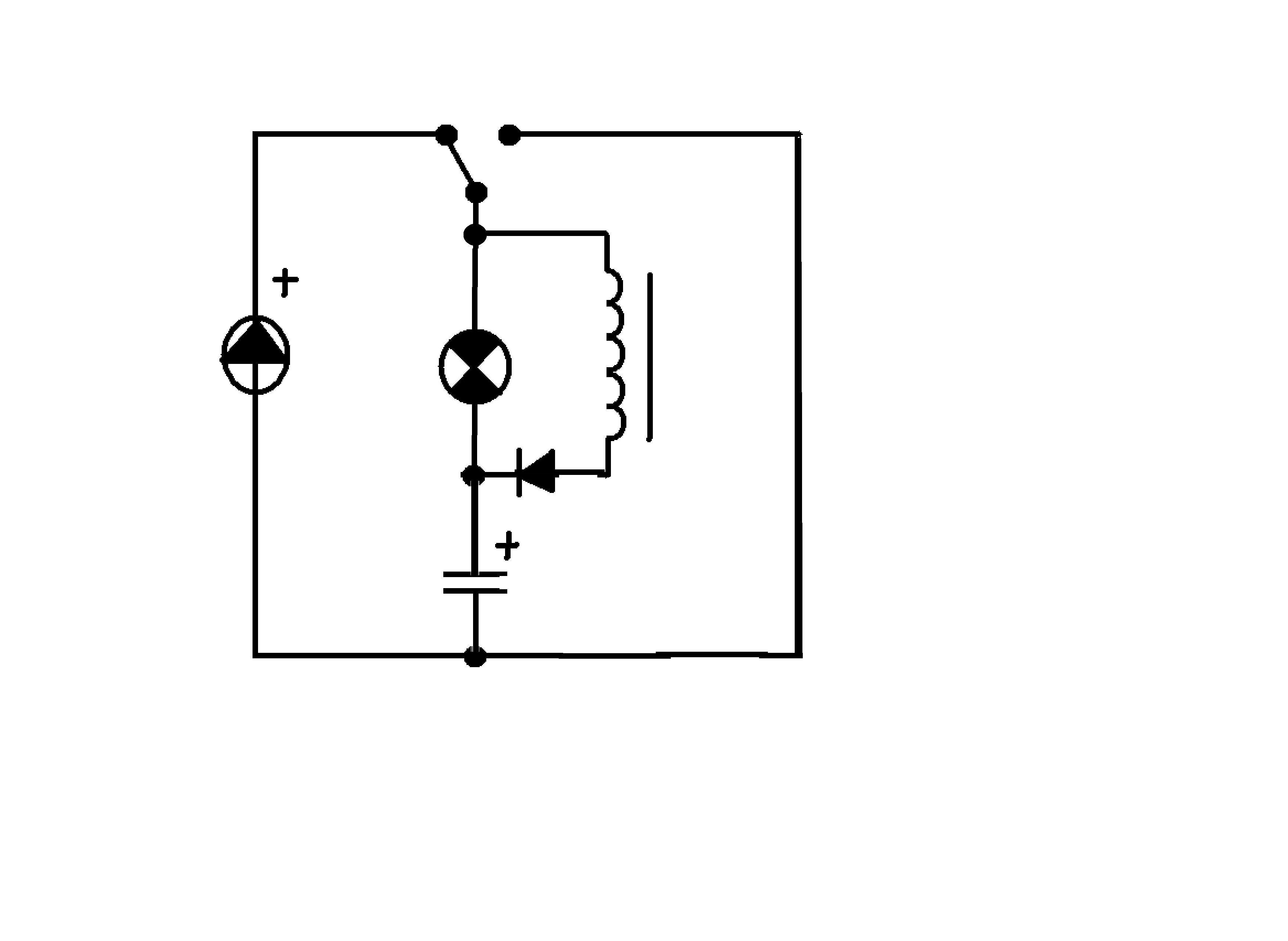

Или такой вариант

diod пишет: ..Там от ОЭДС заряжается конденсатор и питается сам коммутатор индуктивности от этой-же емкости. С каждым размыканием напряжение будет расти и уже при следующем замыкании ключа на индуктивность будет подано напряжение, превышающее в предыдущем цикле. Если не ограничить рост напряжения, то конденсатор выйдет из строя буквально за секунду, если не раньше!..

Уважаемый diod, дайте пожалуйста ссылку на эту схему.
С ув.

Схема Диода tinyurl.com/y8s3x3uv
только он ее преподносит без одного из ключей - верхнего или нижнего, что на мой взгляд неверно, происходит зацикливание дросселя.

Один ключ

Extint Spin пишет: Схема Диода tinyurl.com/y8s3x3uv
только он ее преподносит без одного из ключей - верхнего или нижнего, что на мой взгляд неверно, происходит зацикливание дросселя.

-Всем привет! -Нет это совсем не та схема судя со слов Диода.(эта Схема конденсатор никогда не зарядит проверено).Странно только что (со слов Диода) у него давно валяется схема (проверенная) БТГ. Когда я прочетал то поймал себя на мысли(он же описывает как работает мой генератор чёрт побери )

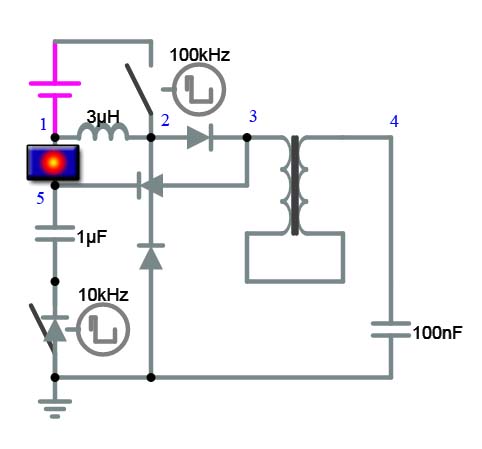

Интересно, а так будет работать?

PACABETPA пишет: ...он же описывает как работает мой генератор чёрт побери

так должен работать любой СЕ-генератор

Mibor пишет:

diod пишет: ..Там от ОЭДС заряжается конденсатор и питается сам коммутатор индуктивности от этой-же емкости. С каждым размыканием напряжение будет расти и уже при следующем замыкании ключа на индуктивность будет подано напряжение, превышающее в предыдущем цикле. Если не ограничить рост напряжения, то конденсатор выйдет из строя буквально за секунду, если не раньше!..

Уважаемый diod, дайте пожалуйста ссылку на эту схему.
С ув.

У меня ее в личке еще один человек спрашивает. А я, со своей гре...ой памятью, никак не могу ее найти. Уже час потратил и не нашел! Вообще уже моск высох!

PACABETPA пишет:

Extint Spin пишет: Схема Диода tinyurl.com/y8s3x3uv
только он ее преподносит без одного из ключей - верхнего или нижнего, что на мой взгляд неверно, происходит зацикливание дросселя.

-Всем привет! -Нет это совсем не та схема судя со слов Диода.(эта Схема конденсатор никогда не зарядит проверено).Странно только что (со слов Диода) у него давно валяется схема (проверенная) БТГ. Когда я прочетал то поймал себя на мысли(он же описывает как работает мой генератор чёрт побери )

Я никогда и нигде не писал, что у меня давно валяется проверенная схема БТГ! НИКОГДА И НИГДЕ!!! А схемка вот.....

diod пишет:

PACABETPA пишет:

Extint Spin пишет: Схема Диода tinyurl.com/y8s3x3uv
только он ее преподносит без одного из ключей - верхнего или нижнего, что на мой взгляд неверно, происходит зацикливание дросселя.

-Всем привет! -Нет это совсем не та схема судя со слов Диода.(эта Схема конденсатор никогда не зарядит проверено).Странно только что (со слов Диода) у него давно валяется схема (проверенная) БТГ. Когда я прочетал то поймал себя на мысли(он же описывает как работает мой генератор чёрт побери )

Я никогда и нигде не писал, что у меня давно валяется проверенная схема БТГ! НИКОГДА И НИГДЕ!!! А схемка вот.....

-Привет Диод! Нет эта схема как Вы мечтали заряжать кондер (в разгон)не сможет. Скажу почему.В схеме нет ВВ и одной детали. А главное проигрыш по времени.
