ТЕМА:

Расаветра, скажите, пожалуйста, эффект с картинки ниже применяется в Вашем устройстве?

Extint Spin пишет: Расаветра, скажите, пожалуйста, эффект с картинки ниже применяется в Вашем устройстве?

Привет! Это не картинка а схема БТГ.Сдесь всё есть и разрядник и кондер и две катушки.Ещё прибавить подробности наладки сказать чего нужно добиться чтобы схема заработала но к сожалению это делать нельзя.Хотя тесла писал о свободных катушках которые дают большую прибавку по напряжению.

wertura пишет: Всем привет от Расаветра! Сегодня воскресение и я отдыхаю. Подготовку генератора к видио продолжу завтра.Показывать в лабораторном варианте я не хочу поэтому приходится крепко поработать чтобы добиться необходимого блеска. Вот вы говорите что люди мучаются якобы зря - деньги на ветер швыряют и время попусту тратят.Ну какие уж такие большие деньги они тратят- так мелочь.Потом это их личное дело куда тратить свои кровные нажитые непосильным трудом. Теперь о деле и всяких сомнениях. Расаветра обещал свет значит будет свет. ( Это 5 лет назад. Где кино? )

Привет! -Я узнал что пророк Авель предсказал приход Будущего царя в России.Смотрите Икона Авеля. Там изображён царь Богородица и дата когда придёт царь.

PACABETPA пишет:

Extint Spin пишет: Расаветра, скажите, пожалуйста, эффект с картинки ниже применяется в Вашем устройстве?

Привет! Это не картинка а схема БТГ.Сдесь всё есть и разрядник и кондер и две катушки.Ещё прибавить подробности наладки сказать чего нужно добиться чтобы схема заработала но к сожалению это делать нельзя.Хотя тесла писал о свободных катушках которые дают большую прибавку по напряжению.

Почему это делать нельзя?

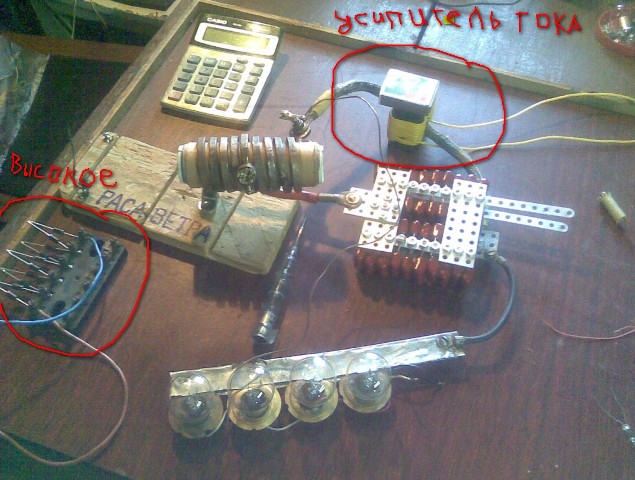

предлагаю повторить очень простой експеримент ну за одно увидете что дальше с этим делать


акамулятор 12 вольт

arttod пишет: предлагаю повторить очень простой експеримент ну за одно увидете что дальше с этим делать


акамулятор 12 вольт

А лампочка, нагрузка, на какое напряжение на 220в?

сперва ставил 12 вольт перегорала потом 2 последовательно по 12 вольт тоже не выдерживали в итоги поставил на 220 100 Вт ну потом добавил как писал выше

Очень хотел вместо акамулятора чтоб от транса работала пока не получилось. Сперва поставил ультра фаст диод 450 волт 150 ампер вылетел сходу. потом думаю нверное в импульсе большое напряжение взял паралелеьно 6 шт ХЕР 508 5 ампер 1000 вольт и так само в миг вылетили. Есть мысли поставить защитные диоды

Danunax пишет: простенькое СЕ

только надо догадаться какая деталька лишняя

С1 лишний спалиш транзистор,

arttod пишет: предлагаю повторить очень простой експеримент ну за одно увидете что дальше с этим делать

акамулятор 12 вольт

не понятно какие диоды, где сгорели ??? а так схема Авангарда один в один,только без сердечника и вторая обмотка не нужна

chiksat ну маладес, ты в шаге от СЕ

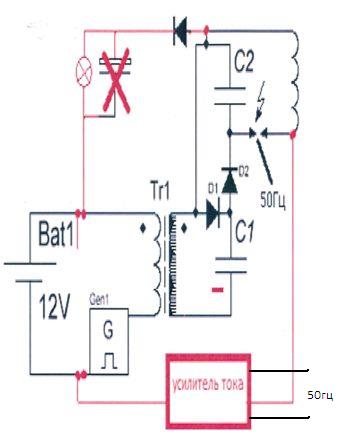

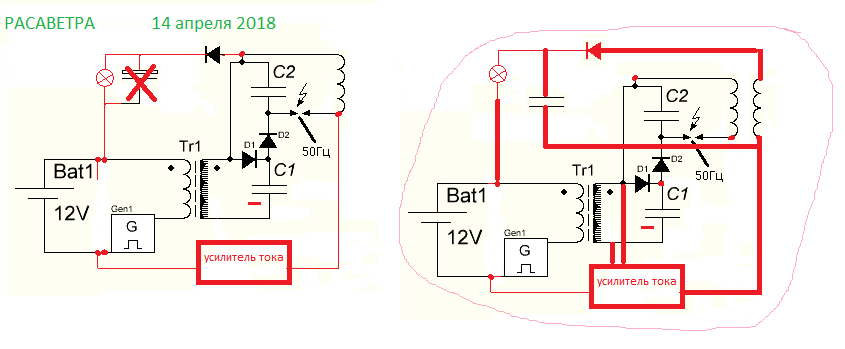

Немного в начало.Схема РАСАВЕТРА . Есть загадка с двумя неизвестными.есть подсказки в виде вопросы-ответы.попробуем разобраться.

Начнем с блока ( 3 ) что нам известно 1-что этот блок стоит в цепи индуктора и конденсатора .по словам автора индуктор пять витков.

(На этом всё и держится.Без генератора ВЧ вообще ничего на выходе получить нельзя.Он даёт мощность на выходе с коммутацией на низкую частоту.По частоте скажу так.Например я опирирую обычно на частоте 100-120кГц. А на нагрузке частота ну примерно от 20 до 100Гц. ) (Резонанса у меня нет.Есть резкий удар индуктора по линии или второй катушке. Резкий.Вторая катушка заряжает кондер высокочастотными импульсами)( Схема однонаправленных импульсов.О каком резонансе можно говорить.Ещё диод стоит враг всякого резонанса. У меня есть схема где индуктор работает в резонансе.Но сейчас мы обсуждаем схему однонаправленного импульса.)
(Не поделитесь схемой генератора коротких импульсов которую вы используете.
-Обыкновенный прямоугольных импульсов ) (Конкретно в этой схеме резонанса нет. Объясняю физику.-ВЧ генератор работает непрерывно.Его задача какая? Задача его простая- накачивать энергию. )
Из всего выше сказанного делаем вывод что блок ( 3 ) это вч генератор.
Что касается блока ( 2 ) то это вероятно НЧ генератор.Так как стоит в схеме вторичная катушка и кондер. вот что про это сказано. (Линия задержки частично присутствует.Но я называю это преобразователь частоты )
(А на нагрузке частота ну примерно от 20 до 100Гц. ) (Вторичная катушка. Назначение её какое? -Заряжать конденсатор это раз. И главное питать нагрузку два. Ясно видно что вторичная получается высоковольтной.Поэтому горят транзиторы.Вот и выходит что вторичная нужна такая чтобы транзисторы уцелели и на выходе что-то было.)
(НЧ-генератор работает в режиме ожидания.Думаю это понятно как.Он же обеспечивант заряд кондера и питает нагрузку.Всё очень просто. ) (
pacabetpa
1. Где включается нагрузка?
2. Соотношение витков первичка-вторичка?
3. Момент жахания по индуктору ловится по напряжению или по току?
4. В схеме только 2 катушки? Индуктор и вторичка?
Где включается нагрузка? Ответ расаветра.-Нагрузка включается ко вторичке. Индуктор лично у меня 5 витков. Вторичка берётся по нагрузке.Третий вопрос мне непонятен. В схеме минимум две катушки. )

И схема Green. ссылка в верху. Green пишет:

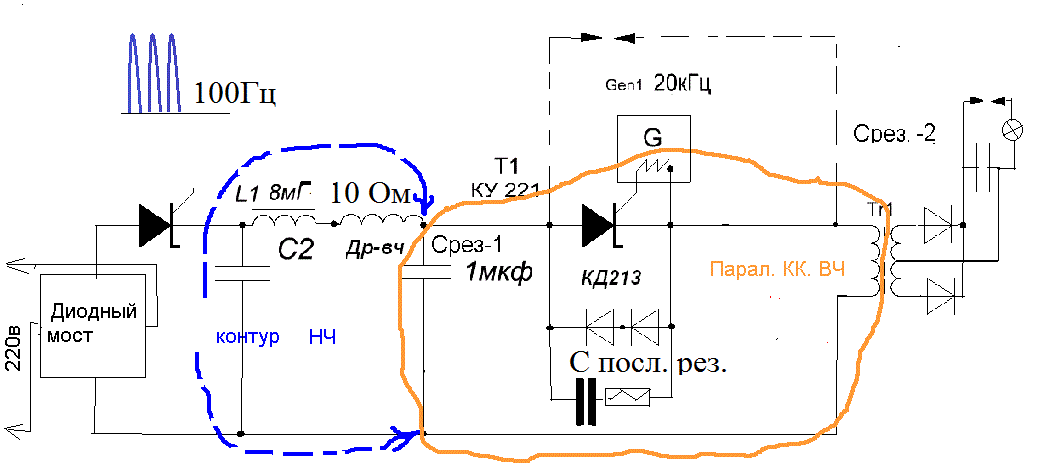

Pacabetpa вот такой вариант вашей схемы у меня вырисовывается
Прокомментируйте пожалуйста.




Диод D1 для того чтобы ВЧ генератор имел постоянное питание.

D3 - пороговое устройство по напряжению (на основе стабилитрона, динистораитд, итп)

Генератор для транзисторов T1,T2 обычный двух тактный

Пару вопросов:

1.Правильно ли я понимаю суть вашего преобразователь частоты
это "в нужный момент при определенном напряжении" на схеме это T2,D3

2.Нужно ли постоянное питание ВЧ генератора на схеме это D1
Ответ Расаветра.Схема блестящая. Преобразователь частоты тоже на месте.ВЧ генератор обязан постоянно генерить.А как генерить без питания?В идеале с раскруткой должно расти и питание ВЧ генератора.

Расаветра все рассказал и даже лишнее. Вот только видео рабочей установки где? И религию приплетать не надо.А то говорят царь не настоящий.

arttod пишет: предлагаю повторить очень простой експеримент ну за одно увидете что дальше с этим делать

акамулятор 12 вольт

На схеме указано - "Обе обмотки намотаны бифилярно " Та обмотка где конденсатор , разрядник в два провода и та к которой нагрузка подключена, в два провода и потом, полуобмотки, включены последовательно?
Первичка и вторичка в одну строну намотаны?

Заменить акумулятор выпрямителем не получается наверно потому что Тр выпрямителя включен в сеть и через первичку- вторичку идет утечка на землю . Бифиляр электризуется и статический заряд через выпрямительные диоды проходит на землю.
А если HV от акума запитать, а нагрузку уже через выпрямитель? Нагрузку по любому придется заземлять, для безопасности.

ну как-то вот так...
