Уважаемый with. У Вас явный талант к преподаванию. Неплохо бы было рассмотреть теорию ударного возбуждения кол. контура во всех тонкостях. Показать влияние фронта и спада ударного импульса, фазовые соотношения с приведением осциллограмм, энергетические соотношения и т.д., чтобы было понятно и доступно.

with это вы на ролике

chiksat пишет: with это вы на ролике

Так точно

Из формулы в видео выходит что ,увеличив напряжение ,мы можем уменьшить постоянную времени намагничивания катушки . Что и делал Авизо , наверное .

черкес пишет: Из формулы в видео выходит что ,увеличив напряжение ,мы можем уменьшить постоянную времени намагничивания катушки . Что и делал Авизо , наверное .

Скорость нарастания тока в катушке, при заданном постоянном напряжении считается как :

I = U * dt / L
Это та же самая формула электромагнитной индукции, только записанная через ток.

jay80 пишет: Почему при расчете обычного понижающего трансформатора он становится сешным!??
Я имею в виду, если нужный результат 2в 25а
Попрооблвал в 4 программах, результат одинаков.

Не правильно значь считали

Vikt1 пишет: With, вы уверены что это правильно - про ТГР здесь, если встречаются предложения драйверами затворов аналоговый сигнал передавать?

Вопроса не понял, и ссылка не рабочая

Vikt1 пишет: Это не ссылка, это указание на этот ресурс. Просто ТГР не так просты, работать должны с разной скважностью сигнала, т е подмагничивание уже по определению, там копнуть - тонкостей много, вы лучше меня знаете. А на вторичке висит ключ, временами не так чтобы дешевый. Здесь же народ не очень работу обычного тр-ра понимает. Может надежнее в таких условиях рассказать про использование ADUM (или любой другой вариант на других принципах), драйвера и гальванически развязанного пр-ля DC-DC?
И у меня к вам вопрос по ижабятам. Во многих случаях нет графика зависимости мкс тока от частоты, по каким спараметрам возмтжна такая оценка? Лучше на примере какого либо даташита

ADUMы кстати внутри так же имеют микротрансформаторы..
В своё время, работая в одной компании, я стал соавтором заявки на патент, на разработанный мной ТГР, способный прокачивать через себя токи в десятки А. Там суть была в том что была разработана конструкция, позволяющая получить очень высокую магнитную связь между обмотками, и соответственно, очень низкую индуктивность рассеяния.

Возможно, запишу видос конкретно по ТГРам.
Но основное что нужно помнить:
1) ТГР который напрямую управляет ключом, должен обладать как можно меньшей индуктивностью рассеяния. Зазор- плохо, разнесенные обмотки - плохого.
2) ТГР работающий с разной скважностью требует размагничивания, либо через отдельную размагничивающую обмотку либо добавлять зазор и учитывать его Вольт-секундную хар. Но обычно,в случае когда требуется только форма сигнала, без учета его амплитуды, можно обойтись конденсатором в первичной цепи ТГР, а амплитуду сигнала восстановить на вторичной стороне отдельным драйвером.
3) ТГР обладает "мгновенной реакцией" - у него нет задержки на распространение сигнала - и это круто!

Huyco - эти конденсаторы там не просто так стоят

Интересно про конденсаторы

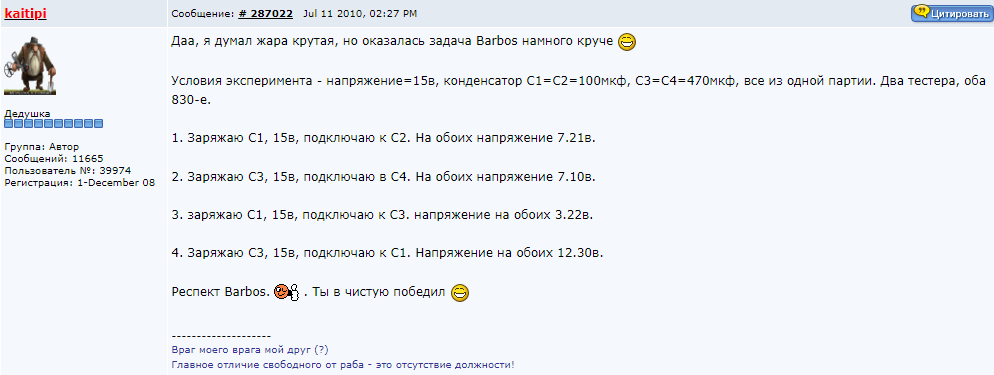

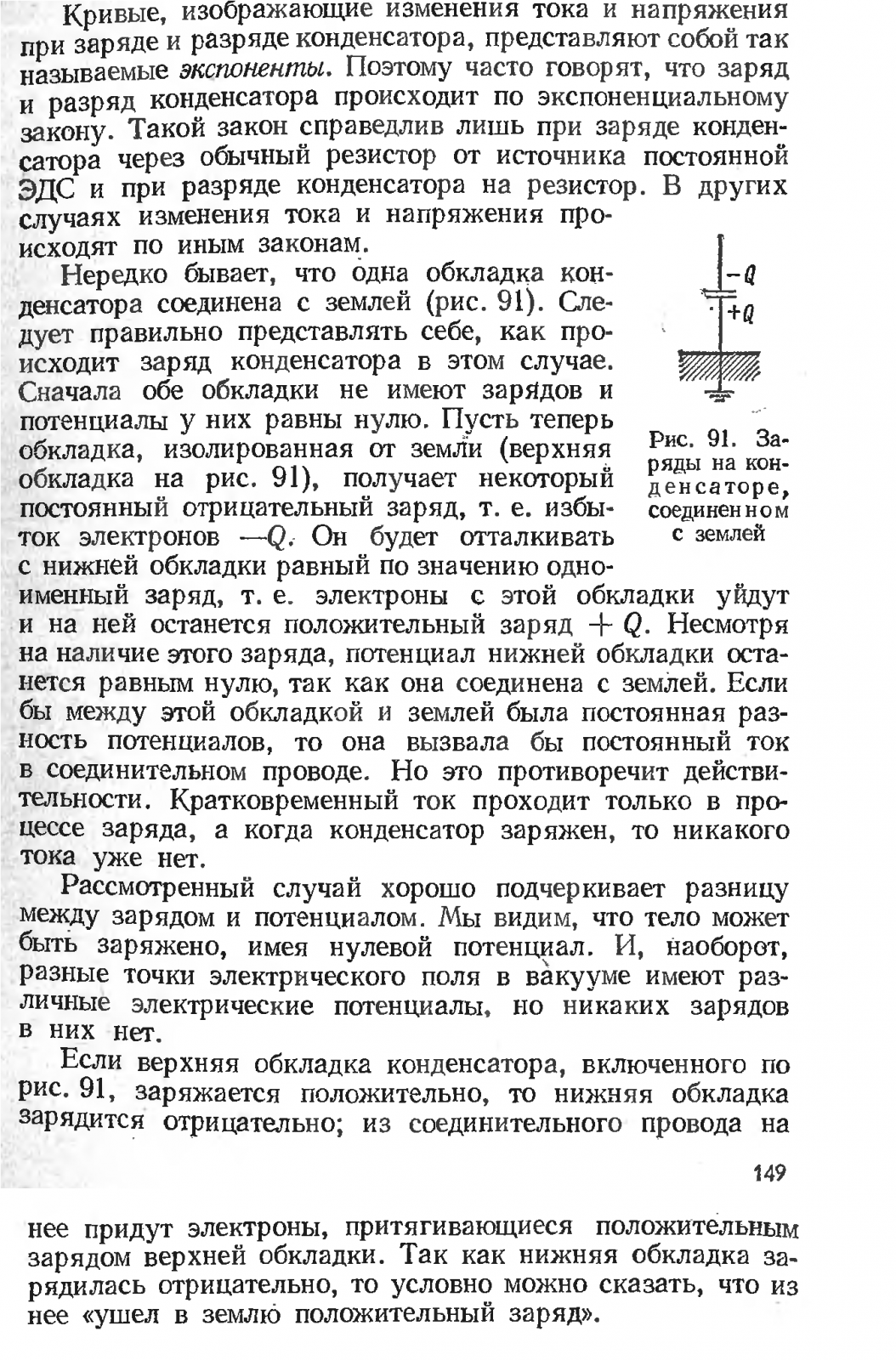

И.П. Жеребцов Электрические и магнитные цепи .

В цилиндрическом конденсаторе "поле спадает обратно пропорционально радиусу", c 3 мин 45 сек.
Значит напряженность поля будет выше на внутреннем электроде, ,или плотность тока .
